Каталог запчастин роторної косарки wirax Z-169 / 069

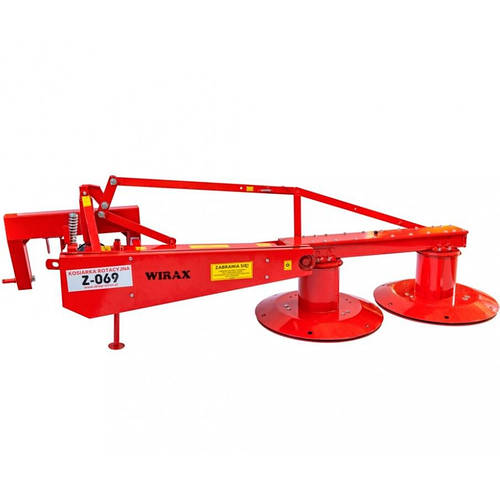

Косарка роторна Z-169/069Wirax
Виробництво - Польща
Ротаційна косарка Wirax Z 169 призначена для скошування низькостеблової зеленої маси з ухилом (вдовб і поперек укосу) макс. 12 градусів
Косарка Wirax Z169 з робочою шириною 1650 мм (1,65 м) може використовуватися з сільськогосподарським трактором середньої потужності (класи від 9 кН і вище).
Технічна характеристика:
Виробник : Польща
Робоча ширина: 1,65 м
Висота зрізу: 32 та 42 мм
Кількість ножових барабанів: 2 шт.
Кількість ножів: 6 (2х3) шт.
Мінімальна споживана потужність: 20 кВт
Швидкість обертання барабанів: 2025 об/хв
Швидкість скошування: 88,0 м/с
Робоча швидкість:
- при мінімальній потребі на потужність: до 10 км/год
- максимальна: до 15 км/год
Транспортна швидкість: до 20 км/год
Число оборотів ВОМ трактора: 540 об/хв
Габаритні розміри в робочому положенні: 1,21х3,16х1,1
Маса (без шарнірного валу): 350 кг
Навіска косарки роторної wirax z-169
№№.
Найменування частини
Символ KTM
Кількість, штук
Важільний механізм, комплект (позиції 2,3,4,5,6,23,28,29,30,31) 8245-0360020-068 1
-Ланцюг з гаком (позиція 10,11,32) 8245-036-020-259 1
1 Штифт 3,5x40 8245-036-020-643 3
2 Передня тяга, комплект 8245-036-020-070 1
3 Кована головка 8245-036-020-083 1
4 Хомут 8245-036-020-096 1
5 Муфта передньої тяги 8245-036-020-103 2
6 Штир B25h9x55/45-5H PN-90/M-83002 1
7 Рама навішування, комплект 8245-036-020-656 1
8 Шарнір 8245-036-020-131 1
9 Перемикач, комплект 8245-036-020-220 1
10 Крюк 8245-036-020-261 1
11 Ланцюг, комплект 8245-036-020-274 1
12 Втулка шарніра 8245-036-020-389 1
13 Хомут 8245-036-020-391 1
14 Підкладка, що відгинається 8245-036-020-424 1
15 Задня втулка шарніра 8245-036-020-437 1
16 Шайба 8245-036-020-480
17 Шайба 8245-036-020-493 потреб.
18 Пружина засувки 8245-036-020-526 1
19 Шайба 8245-036-020-539 1
20 Штифт 3,5x40 8245-036-020-541 3
21 Підкладка 23 Fe/Zn5 PN-78/M-82005 3
22 Шайба 8245-036-020-567 1
23 Штир B 22h9x55/45-5H PN-90/M-83002 2
24 Стопорне кільце Z16 PN-81/M-85111 1
25 Гвинт M12x100-8.8-A-Fe/Zn8c PN-85/M-82101 1
26 Гайка M12-8-A-Fe/Zn8c PN-86/M-82144 2
27 Гайка M20x1,5-0.6-A-Fe/Zn8c PN-86/M-82153 1
28 Шайба 23 Fe/Zn5 PN-78/M-82005 1
29 Шайба 25 Fe/Zn5 PN-78/M-82005 1
30 Чека S-Zn-5x36 PN-76/M-82001 2
31 Чека S-Zn-6x40 PN-76/M-82001 1
32 Пружинний штифт 5x40 Fe/Zn5 PN-89/M-85023 1
33 Пружинний штифт 6x40 Fe/Zn5 PN-89/M-85023 3
34 Шайба 17 Fe/Zn5 PN-78/M-82005 1
35 Шплінт A11x50 Fe/Zn5 BN-81/ 1902-31 1
Привід косарки роторної wirax z-169
№№.
Найменування частини
Символ KTM
Кількість, штук
Привідний вал, комплект (позиції 8,9,10,11,12,21,24,25,26,28) 8245-036-010-248 1
1 Регулююча шайба d 25x35x0,1 8245-036-010-098
Регулююча шайба d 25x35x0,3 8245-036-010-105 необ.
Регулююча шайба d 25x35x0,5 8245-036-010-118
Регулююча шайба d 25x35x1,0 8245-036-010-120
2 Корпус підшипника лівий 8245-036-010-187 1
3 Корпус підшипника правий 8245-036-010-190 1
4 Кришка коробки передач 8245-036-010-658 1
5 Ущільнювач 8245-036-010-210 1
6 Коробка передач 8245-036-010-810 1
7 Тяга, комплект 8245-105-000-021 1
8 Малий ремінний шків Dp=132 8245-036-010-250 1
9 Привідний вал 8245-036-010-263 1
10 Втулка 8245-036-010-276 1
11 Задня панель 8245-036-010-289 1
12 Несуча втулка 8245-036-010-291 2
13 Ущільнююча втулка 8245-036-010-337 8
14 Привідний вал 8245-036-010-352 1
15 Конічне колесо велике, комплект 8245-036-010-673 3
16 Конічне колесо мале, комплект 8245-036-010-066 1
17 Клапан 8245-036-010-044 1
18 Шайба 8245-036-010-053 1
19 Втулка 13x14 8245-036-010-719 1
20 Призматичний шпунт A8x7x36 PN-70/M-85005 1
21 Призматичний шпунт A8x7x50 PN-70/M-85005 4
22 Шарикопідшипник 6205 PN-85/M-86100 1
23 Шарикопідшипник 6305 PN-85/M-86100 1
24 Шарикопідшипник 6305 2Z PN-85/M-86100 1
25 Радіально-упорний шарикопідшипник B 7305 PN-87/M-86160 1
26 Стопорне пружне кільце Z25 PN-81/M-85111 1
27 Стопорне пружне кільце W62 PN-81/M-85111 1
28 Кільце ущільнювача A25x52x7 PN-72/M-86964 1
29 Гвинт M10x60-8.8-A-Fe/Zn8c PN-85/M-82101 4
30 Гвинт M10x20-8.8-A-Fe/Zn8c PN-85/M-82101 14
31 Гвинт M10x25-8.8-A-Fe/Zn8c PN-85/M-82101 8
32 Гвинт M10x30-8.8-A-Fe/Zn8c PN-85/M-82101 5
33 Гвинт M10x35-8.8-A-Fe/Zn8c PN-85/M-82101 8
34 Пружинна шайба 12,2-Fe/Zn5 PN-77/M-82008 5
35 Гвинт M12x25 -8.8-A-Fe/Zn8c PN-85/M-82101 4
36 Гвинт M12x30-8.8-A-Fe/Zn8c PN-85/M-82101 1
37 Гайка a M10 - 8-A-Fe/Zn8c PN-86/M-82144 25
38 Гайка M12 - 8-A-Fe/Zn8c PN-86/M-82144 1
39 Циліндричний штифт 6x16-A PN-89/M-85021 4
40 Пружинна шайба 10,2-Fe/Zn5 PN-77/M-82008 35
41 Підкладка з двома отворами, що відгинається 8245-036-010-632 1
42 Підкладка з двома отворами, що відгинається 8245-036-010-632 1
43 Круглий відбивач O-III-I-II-72KM (помаранчевий) PN-80/S-83100 2
Головна рама косарки роторної wirax z-169
1 Правий кожух 8245-105-020-060 1
2 Лівий кожух 8245-105-020-072 1
3 Кований валик 8245-105-020-172 1
4 Ремінний шків 8245-105-020-185 1
5 Болт бруса 8245-105-020-198 1
6 Втулка 8245-105-020-
205 1
7 Пружина валика 8245-105-020-218 2
8 Центральний брус, зварний 8245-105-020-233 1
9 Пруток натяжника, компл., зварний 8245-036-020-246 1
10 Замок зварної 8245-036-020-290 1
11 Сідло пружини 8245-036-020-307 3
12 Дистанційна втулка 8245-036-020-310 1
13 Засувка 8245-036-020-322 1
14 Підкладка 8245-036-020-335 1
15 Гвинт M14x260 8245-036-020-348 1
16 Пружина запобіжника 8245-036-020-350 1
17 Транспортна балка, комп л. 8245-036-020-363 1
18 Втулка 8245-036-020-376 1
19 Кутник 8245-036-020-409 1
20 Подвійна відгинається під кладка 8245-036-020-411 1
21 Двосторонній гвинт 8245-036-020-017 4
22 Комплект клинових ременів 4A 2932 PN-86/M-85200/06 1
23 Накладка 8245-036-020-465 1
24 Штир B 18h11x65/58,5 PN-90/M-83002 1
25 Пружина натяжника 8245-036-020-500 1
26 Підкладка 8245-036-020-513 1
27 Труба приводної головки, компл. 8245-036-020-684 2
28 Вал головки 8245-036-020-602 1
29 Кільце ущільнювача A30x6 0x5 PN-72/M-86964 1
30 Кожух, комплект 8245-036-020-717 1
31 Шарикопідшипник 6009-2RS PN-85/M-86100 1
32 Шарикопідшипник 6009-2RS PN-85/M-86100 1
33 Шарикопідшипник 6009-2RS PN-85/M-86100 1
34 Призматичний шпунт A8x 7x56 PN-70/M-85005 1
35 Стопорне пружне кільце -Z35 PN-81/M-85111 1
36 Стопорне пружне кільце W75 PN-81/M-85111 1
37 Стопорне пружне кільце Z45 PN-81/M-85111 1
38 Стопорне пружне кільце Z30 PN-81/M-85111 1
39 Шайба 17 Fe/Zn5 PN-78/M-82006 1
40 Кругла шайба 8,4-Fe/Zn9 PN-78/M-82005 4
41 Шайба - 19 Fe/Zn5 PN-78/M-82005 2
42 Пружинна шайба 8,2-Fe/Z n9 PN-77/M-82008 4
43 Гвинт - M8x25-8,8-A-Fe/Z n8c PN-85/M-82105 4
44 Гвинт M8x30-8,8-A-Fe/Zn8c PN-85/M-82105 2
45 Гайка M16-8-A-Fe/Zn8c PN-86/M-82144 2
46 Гайка M14-8-A-Fe/Zn8c PN-86/M-82144 2
47 Гайка M10-8-A-Fe/Zn8c PN-86/M-82144 8
48 Пружинна шайба 10,2-Fe/Zn9 PN-77/M-82008 8
49 Пружинний штифт 6x32 Fe/Zn5 PN-89/M-85025 1
50 Чека S-Zn 4x25 PN-76/M-82001 1
51 Чека S-Zn 4x32 PN-76/M-82001 1
52 Штир B 18h11x50/42 PN-90/M-83002 1
53 Штир B 16h9x40/34-5H PN-90/M-83002 1
54 Гайка M8-8-A-Fe/Zn8c PN-86/M-82144 4
55 Підпірка - 8245-036-020-760 1
56 Чека A 6x115 PN-ISO-7072 1
Ріжучий апарат Косарки роторної wirax z-169
№№. Назва частини Символ KTM Кількість, штук
- Підшипники барабана
(позиції 1,2,4,8,9,10,11,12,13,34,35,37,38,40,41,48,52) 8245-036-010-788 2
1 Втулка барабана 8245-036-010-747 2
2 Дистанційний захист 8245-036-010-031 2
3 Гвинт M12x50 8245-036-000-033 12
4 Шарикопідшипник 6209 Z PN-85/M-86100 2
5 Дистанційне кільце 8245-036-000-046 2
6 Зварний ключ 8245-036-000-059 1
7 Монтажні щипці 8245-036-000-061 1
8 Регулююча шайба Æ 50x62x0,1 8245-036-010-057 за потребою
Регулююча шайба Æ 50x62x0,3 8245-036-010-060
Регулююча шайба Æ 50x62x0,5 8245-036-010-070
Регулююча шайба Æ 50x62x1,0 8245-036-010-085
9 Регулююча шайба Æ 25x55x0,1 8245-036-010-098 за потребою
Регулююча шайба Æ 25x55x0,3 8245-036-010-105
Регулююча шайба Æ 25x55x0,5 8245-036-010-118
Регулююча шайба Æ 25x55x1,0 8245-036-010-120
10 Привідний вал 8245-036-010-617 2
11 Мале зубчасте колесо 8245-036-010-660 2
12 Призматичний шпунт A8x7x32 PN-70/M-85005 2
13 Ступиця робочої тарілки 8245-036-010-790 2
14 Підкладка, що відгинається 8245-036-010-699 4
15 Утримувач ножів, комплект 8245-036-010-309 6
16 Кожух барабана, комплект 8245-036-010-721 2
17 Ступиця ковзної тарілки 8245-036-010-775 2
18 Тарілка опорна, комплект 8245-036-010-340 2
19 Дистанційна тарілка для високого скошування, комплект 8245-036-000-020 2
20 Кожух барабана 8245-036-010-365 2
21 Робоча тарілка 8245-036-010-378 2
22 Кожух 8245-036-010-393 12
23 Конусне кільце 8245-036-010-400 12
24 Кожух 8245-036-010-413 2
25 Кришка 8245-036-010-439 2
26 Ніж 8245-036-010-454 6
27 Регулююча шайба Æ 45x55x1,0 8245-036-010-467 wg potrzeb
Регулююча шайба Æ 45x55x0,3 8245-036-010-470
Регулююча шайба Æ 45x55x0,5 8245-036-010-482
Регулююча шайба Æ 45x55x1,0 8245-036-010-495
28 Гвинт M12x25 - 10.9 8245-036-010-502 12
29 Гвинт M12x25 8245-036-010-515 12
30 Ковзна тарілка, комплект 8245-036-010-528 2
31 Ковзна тарілка для високого скошування 8245-036-000-018 2
32 Кругле кільце ущільнювача Æ 70x3,5 8245-036-010-543 2
33 Спеціальна підкладка 8245-036-010-556 2
34 Стопорне пружне кільце Z25 PN-81/M-85111 4
35 Призматичний шпунт A8x7x80 PN-70/M-85005 2
36 Шарикопідшипник 6209 2Z PN-85/M-86100 2
37 Шарикопідшипник 6210 PN-85/M-86100 2
38 Шарикопідшипник 6305 PN-85/M-86100 2
39 Стопорне пружне кільце. Z45 PN-81/M-85111 2
40 Кільце ущільнювача B40x62x7 PN-72/M-86964 2
41 Фетровий ущільнювач 5x8x12 PN-77/M-86012 2
42 Гвинт M10x20-8.8-A-Fe/Zn8c PN-85/M-82105 20
43 Гвинт M10x25-8.8-A-Fe/Zn8c PN-85/M-82105 8
44 Гайка M12-8-A-Fe/Zn8c PN-86/M-82144 12
45 Пружинна шайба 10,2-Fe/Zn5 PN-77/M-82008 8
46 Пружинна шайба 12,2-Fe/Zn5 PN-77/M-82008 12
47 Гвинт M10x30-8.8-A-Fe/Zn8c PN-85/M-82105 12
48 Стопорне пружне кільце W90 PN-81/M-85111 2
49 Гвинт M10x25-8.8-A-Fe/Zn8c PN-85/M-82105 12
50 Підкладка, що відгинається8245-036-010-120 6
51 Гвинт M10x30-8.8-A-Fe/Zn8c PN-85/M-82105 12
52 Шарикопідшипник 6209 2Z PN-85/M-86100 2
